Melhor Osciloscópio Digital: Guia de Compra e Reviews

Quem mexe com placa, fonte chaveada ou sistema elétrico do carro sabe que o multímetro não mostra tudo.

É aí que o osciloscópio digital entra, desenhando a forma do sinal ao longo do tempo, algo que antes ficava restrito a laboratório caro.

Nesta lista você encontra os modelos mais vendidos e bem avaliados, com foco em quem separa a largura de banda real do que é só vitrine.

Antes de olhar preço, entenda o que a propaganda costuma esconder.

Muitos anúncios destacam os MHz da banda, mas deixam de fora a taxa de amostragem e o número de canais de entrada.

Para osciloscópio para eletrônica de estudo, dois canais já fazem diferença, porque você compara entrada e saída de um filtro ao mesmo tempo.

Quem vai usar em carro precisa checar a faixa de tensão aceita, já que sinais de ignição trazem picos bem altos.

Para quem quer o melhor custo de entrada com suporte razoável, a indicação é o Garosa HDS242, que cumpre bem o básico de bancada.

Se você precisa de mais banda e dois canais por um preço intermediário, a Hantek DSO2C10 é a escolha mais segura.

Já para quem quer o máximo de largura de banda da lista, a Hantek DSO2D15 aparece com a ficha mais forte, desde que você aceite uma curva de aprendizado maior.

Para eletrônica de estudo e reparo de placas simples, prefira um osciloscópio digital com pelo menos 20 MHz de largura de banda, que cobre a maioria dos microcontroladores e sinais de áudio.

Não olhe só para o número estampado na caixa, porque a banda útil depende do circuito de entrada e da qualidade da ponta de prova que vem no kit.

Já a taxa de amostragem precisa acompanhar a banda.

A regra prática é ter cerca de cinco vezes a banda em MS/s, senão a tela reconstrói a onda de forma enganosa e você persegue um defeito que não existe.

Para o carro, prefira um osciloscópio automotivo ou portátil com boa proteção de entrada, já que sinais de ignição e sensores de rotação trazem picos altos.

O risco aqui não é só errar a leitura.

Se a faixa de tensão do aparelho for ignorada, a entrada pode queimar na primeira medição.

Se você quer tudo em uma caixa, um multímetro osciloscópio economiza espaço, mas quase sempre cede em banda e em qualidade de tela.

Para medir dois sinais ao mesmo tempo, como entrada e saída de um filtro, conte com dois canais de entrada.

Um canal só serve para testes simples e costuma ser suficiente apenas para hobby leve.

Quando precisar de estímulo para o circuito, um gerador de sinal dedicado sempre rende mais do que a função extra de um aparelho combinado.

A gente não tem esses aparelhos na bancada e não alega posse física ou laboratório próprio.

O ranking nasce do cruzamento de fichas técnicas, anúncios, avaliações de compradores e relatos de quem usa o equipamento em eletrônica e automotivo.

Os valores de banda e taxa de amostragem vêm das fichas e podem mudar de uma versão para outra, então confirme sempre antes de comprar.

Cada modelo abaixo traz a ficha resumida, quem deve comprar, quem deve passar longe e o ponto fraco que mais aparece nas reclamações.

Vale lembrar que a ordem reflete o conjunto de preço, suporte e facilidade de uso, e não só o número de MHz.

O Garosa HDS242 é a porta de entrada mais sensata para quem quer um osciloscópio digital sem gastar além da conta.

Na ficha ele entrega 40 MHz e 200 MS/s, o que resolve bem sinais de baixa frequência e microcontroladores comuns.

Relatos de donos apontam que a precisão cai nas escalas mais sensíveis, então é preciso ajustar bem a base de tempo antes de confiar na leitura.

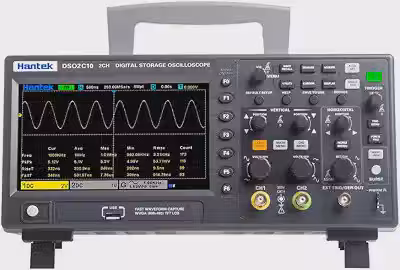

A DSO2C10 é o ponto de equilíbrio da lista para quem leva eletrônica a sério sem pagar preço de laboratório.

Com 100 MHz e 1 GS/s na ficha, a taxa de amostragem fica folgada para a banda, o que evita aquela reconstrução enganosa da onda.

O software de PC é o coração da experiência, e isso significa que a qualidade do cabo USB e do computador influencia a fluidez da tela.

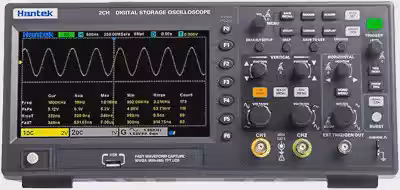

A DSO2D15 aparece aqui porque tem a maior largura de banda da lista e uma taxa de amostragem coerente com ela.

Na prática, ela resolve quem precisa enxergar sinais rápidos sem perder detalhes, desde que a pessoa tenha paciência para dominar as funções.

Quem compra sem estudar o manual costuma subutilizar o aparelho, então vale reservar um fim de semana para aprender os atalhos.

O 6022BL é um osciloscópio de PC, então a tela, o processamento e a alimentação passam pelo seu computador.

Com 20 MHz e 48 MS/s, ele serve para áudio, sensores e sinais de baixa frequência, mas não é a ferramenta certa para comunicação rápida.

Antes de comprar, confirme se o driver é compatível com o seu sistema operacional, porque esse é um ponto que costuma travar a instalação.

O 2C23T chama atenção pela tela touch e pela taxa de amostragem de 500 MS/s, que na ficha sustenta bem os 10 MHz de banda.

Para reparos caseiros e estudo de sinais lentos, ele cumpre o papel sem exigir computador por perto.

A limitação aparece quando o sinal tem bordas rápidas, porque 10 MHz deixam a forma da onda arredondada nesses casos.

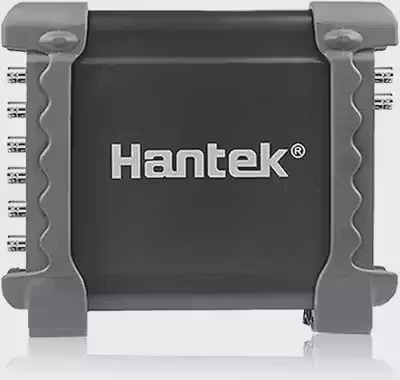

O 1008C não entra na disputa de banda com os osciloscópios de dois canais, e a própria proposta dele é outra.

Ele ajuda quando o problema está na comunicação entre componentes, e não na forma da onda de um sinal isolado.

Antes de comprar, confirme no manual quais protocolos e níveis lógicos ele realmente decodifica, porque o anúncio costuma ser genérico.

O 2D15P é o mais fácil de carregar no bolso, e isso conta quando o técnico precisa de uma checagem rápida fora da bancada.

A tela pequena dificulta a leitura de detalhes finos, então ele funciona melhor como ferramenta de diagnóstico do que de análise profunda.

Confirme a taxa de amostragem na ficha da versão que você vai comprar, porque ela varia entre lotes e anúncios.

O DSO-510 é voltado para quem quer uma leitura rápida no carro, sem levar uma bancada inteira para a garagem.

Com 10 MHz, ele resolve sinais de sensores e de bateria, mas não enxerga bem os pulsos mais rápidos da injeção.

Antes de comprar, confira se os clipes e as pontas de prova atendem o tipo de conector do seu carro, porque o kit costuma ser básico.

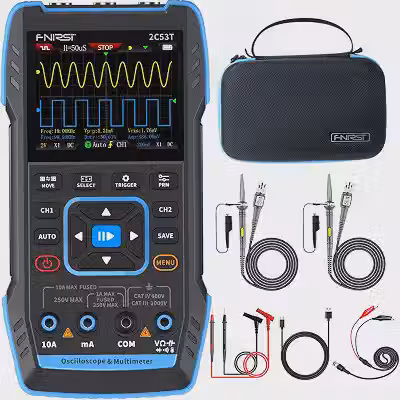

O 2C53T junta três funções na mesma caixa, e isso economiza espaço para quem tem uma bancada pequena.

A banda de 50 MHz e a taxa de 500 MS/s deixam o osciloscópio com boa folga para projetos de hobby e reparos mais exigentes.

O gerador de sinal e o multímetro cumprem o básico, mas não devem ser tratados como substitutos de ferramentas profissionais.

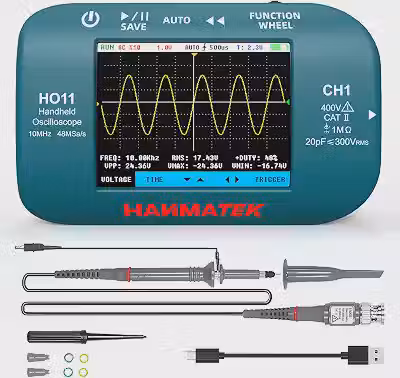

O HO11 aparece no fim da lista por causa do pacote de documentação e da tela, que os compradores costumam comentar.

Como osciloscópio de entrada, ele cumpre o básico para quem quer praticar medições sem investir muito.

Confira a taxa de amostragem e o número de canais na ficha antes de fechar a compra, porque os dados variam conforme o anúncio.

A gente chega ao fim com uma conclusão simples: o Garosa HDS242 leva o título geral por equilibrar preço, facilidade de uso e banda suficiente para a maior parte da eletrônica de bancada.

A Hantek DSO2C10 é a escolha que a gente faria para quem quer dois canais e mais folga, sem entrar no território de preço profissional.

Se o seu orçamento é curto, a FNIRSI 2C23T entrega tela touch e uma taxa de amostragem alta para a faixa de 10 MHz.

Se o seu trabalho envolve sinais rápidos, a Hantek DSO2D15 é a opção com a maior banda da lista.

Só não compre sem reservar tempo para aprender os menus, porque é ali que a maioria das pessoas desiste.

Para medir dois sinais em paralelo sem gastar muito, a Hantek DSO2C10 é o caminho mais equilibrado.

Compre uma ponta de prova melhor logo no início, porque ela faz diferença real na leitura.

Quem precisa de osciloscópio, multímetro e gerador de sinal básico em uma caixa só deve olhar para o FNIRSI 2C53T.

Só entenda que cada função extra é mais simples que um equipamento dedicado.

A ordem do ranking não segue só o número de MHz da ficha.

Pesamos o preço, a relação entre banda e taxa de amostragem, a quantidade de canais e o tipo de problema que cada modelo costuma dar depois da compra.

Quando o relato de defeito era recorrente em mais de uma loja ou fórum, ele pesou mais do que um elogio isolado.

A confiança aqui vem da transparência sobre o que a gente pode e não pode afirmar.

Não temos os aparelhos em nosso laboratório, então a gente indica sempre a fonte de cada informação e deixa claro quando um dado depende da versão.

Para conferir normas de segurança elétrica, vale consultar o Inmetro e a lista de equipamentos homologados pela Anatel.

Se você quer testar um osciloscópio antes de pagar, existe um caminho simples que qualquer pessoa consegue seguir em casa.

Ligue um gerador de sinal de frequência conhecida e observe se a amplitude na tela bate com o valor configurado, principalmente perto do limite de banda.

Depois, compare a forma de onda com uma onda quadrada para checar a compensação da ponta de prova, porque a curva torta denuncia ponta mal ajustada.

• Comprar pelo número de MHz do anúncio sem checar a taxa de amostragem
• Ignorar a faixa de tensão aceita pela entrada, principalmente no automotivo
• Ligar o aparelho na tomada sem entender o aterramento e causar curto no circuito medido
• Subestimar as ponteiras de fábrica, que costumam limitar a leitura real
• Escolher um modelo com poucos canais para medir sinais que precisam de comparação

A largura de banda diz qual a frequência máxima que o aparelho enxerga sem atenuar demais o sinal.

Já a taxa de amostragem diz quantas leituras o aparelho faz por segundo, medida em MS/s ou GS/s.

Os dois precisam trabalhar juntos.

Se a taxa for baixa, a onda fica reconstruída com erro, mesmo que a banda seja alta no papel.

Como regra prática, use cerca de cinco vezes a banda como taxa mínima, e você evita a maioria das leituras enganosas.
